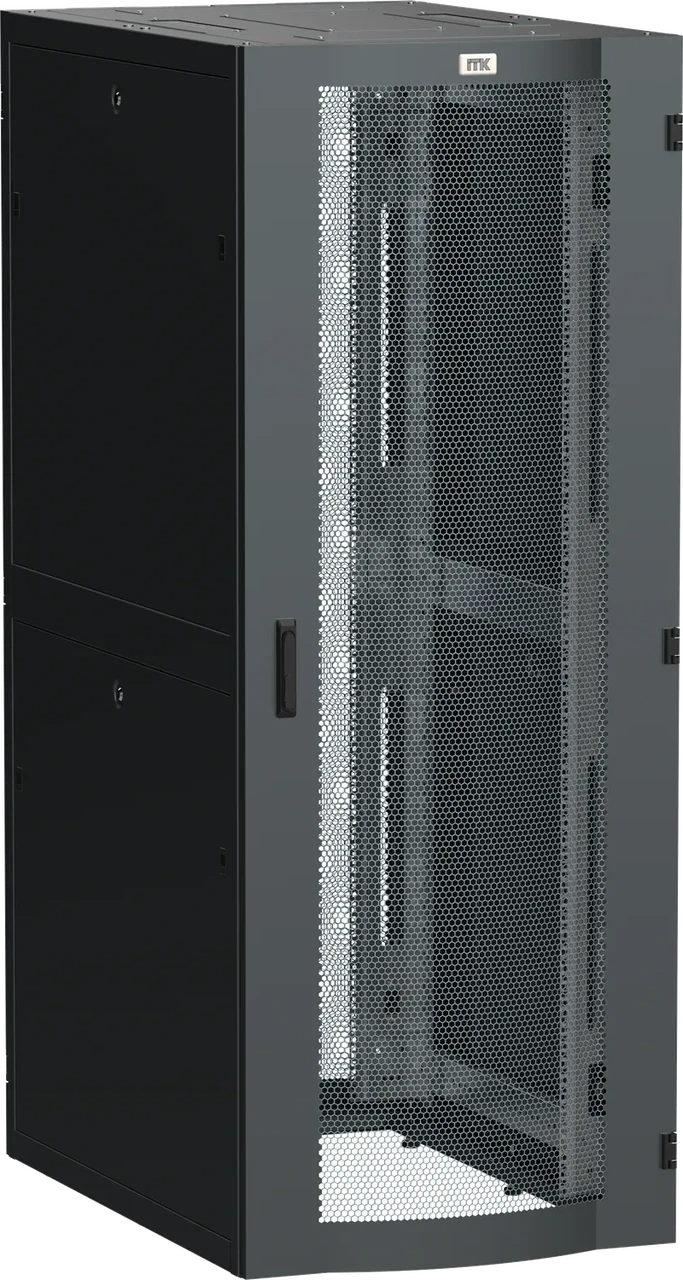

ITK LINEA S Шкаф серверный 19" 42U 800х1000мм передняя дверь двухстворчатая перфорированная задняя дверь перфорированная черный RAL 9005

Описание

Напольные 19" шкафы серии LINEA N предназначены для размещения телекоммуникационного и серверного оборудования различных габаритов, источников бесперебойного питания и АКБ благодаря своей усиленной конструкции. Шкафы выполнены в системе несущих конструкций серии 482,6 мм по ГОСТ 28601.2-90.

Шкафы разборной конструкции состоит из основания, двойной крыши, вертикальных стоек, профилей и дверей. Конструкция шкафа обеспечивает повышенную надежность и высокую грузоподъемность. Доступ для монтажа оборудования возможен с четырех сторон через съемные боковые стенки, переднюю и заднюю двери. Двери легкосъемные с трёхточечным запиранием и поворотной ручкой.

Для обеспечения эффективного теплообмена и поддержания необходимого температурного режима, в крышу шкафа могут установлены ITK вентиляторные панели серии ПВ до 3х штук в шкаф (глубина 1000мм). Крыша, основание и шкафы с исполнением задняя стенка, имеют перфорацию для установки ITK щеточных кабельных вводов.

В комплект поставки шкафа включены 19" G-образные монтажные профили (4 шт.), регулируемые опоры (ножки) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов (в комплект поставки не входят) одновременно с опорами. Комплект заземления шкафа позволяет соединить все части шкафа в единый контур заземления. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения

ПРЕИМУЩЕСТВА

• Широкий ассортимент исполнений и габаритов.
• Сборно-разборная конструкция.
• G-образная форма 19" монтажных профилей.
• 19" монтажные профили регулируются по глубине и имеют цифровую маркировку высоты в юнитах.
• Доступ к внутреннему пространству шкафа возможен с 4-х сторон.
• Боковые стенки съёмные, оснащены замком и защелками.
• Все токопроводящие элементы конструкции имеют шпильки заземления.
• Дверной замок с трёхточечным запиранием и откидной ручкой.
• Дверь может легко и быстро перенавешиваться.
• Защитная пленка на стекле у обзорной двери.
• Вентилируемая дверь имеет 80% перфорации.
• Хорошая естественная вентиляция, возможность установки вентиляторных панелей серии ПВ.
• Возможна одновременная установка шкафа на ножки и на ролики.
• Наличие большого количества совместимых аксессуаров и комплектующих производства ITK.
• Выполнены в соответствии со стандартами IEC62208, IEC60950, ТР ТС 020/2011, ГОСТ 28601.1-90 и 28601.2-90, ГОСТ 14254.
