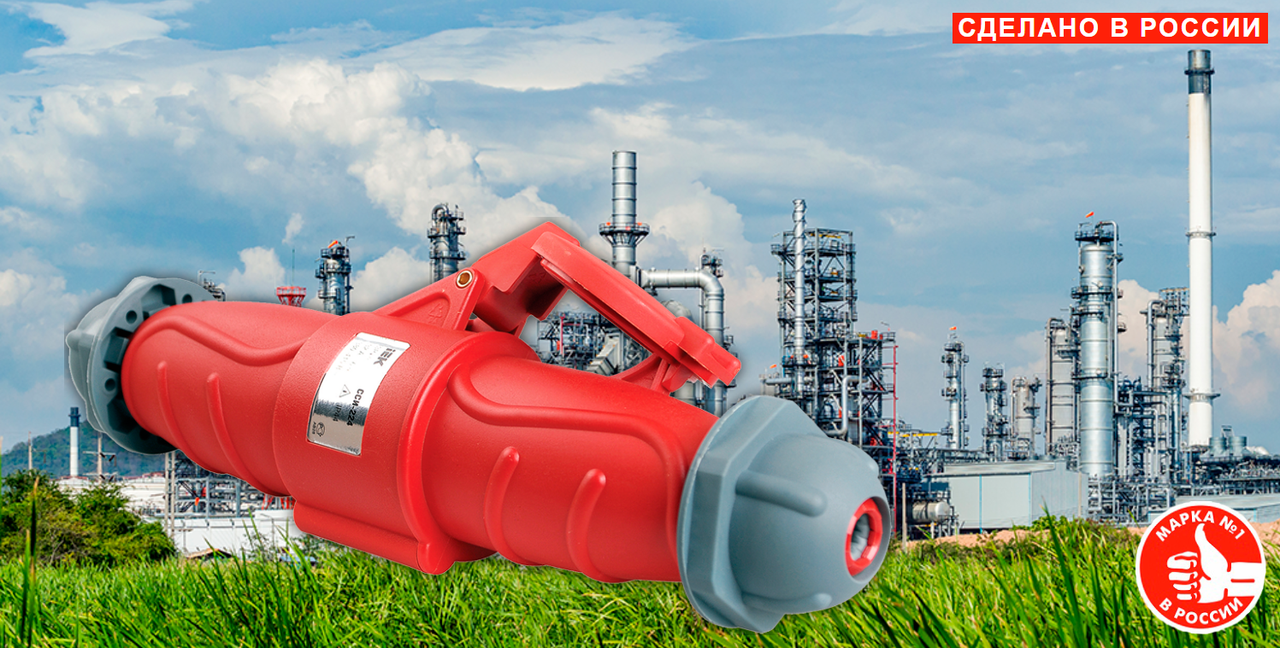

Силовые разъемы серии MAGNUM IEK

Предназначены для прокладки и защиты силовых и слаботочных кабелей напряжением до 1000В. В зависимости от исполнения могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью.

Увеличение гарантийного срока значительно повысит привлекательность силовых разъемов MAGNUM IEK.

IEK увеличивает гарантию, потому что:

• Длительный опыт применения cиловых разъемов MAGNUM IEK в российских условиях позволяет заявить об их высоких эксплуатационных характеристиках.
• При производстве cиловых разъемов MAGNUM IEK используются только высококачественные сырье и комплектующие.
• Силовые разъемы MAGNUM IEK соответствуют требованиям российских и международных стандартов, что подтверждается соответствующими сертификатами.

Преимущества:

Пожаробезопасный пластик – 960С.

Высокая стойкостью к ударным нагрузкам.

Усиленная система присоединения проводников.

Простой и удобный монтаж.

Особенности конструкции

В разъемах серии MAGNUM используются зажимы столбчатого типа с двумя винтами. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.

В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.

На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для ее стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.

В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надежную фиксацию кабеля в корпусе, а также требуемую степень защиты IP.

Стационарные разъемы имеют два ввода для кабеля – донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.

Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой на наружной поверхности сделаны специальные выступы-упоры.

Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.
